產品名稱：蝶閥\D341X-16Q DN100（蝶閥閥門廠家）[ 2024-07-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

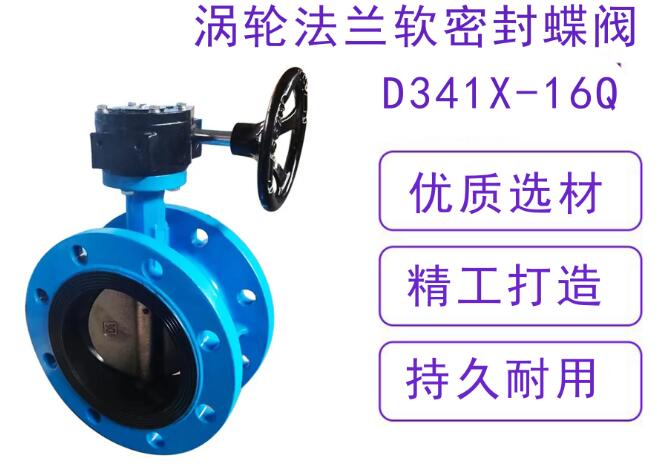

一、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）介紹
D341X-16Q是常用的一個蝶閥型號，其編輯方式中的字母各自有著特定的含義：D - 這代表著閥門的類型，即《蝶閥》。3 - 表明該閥門的驅動方式為《蝸輪》。4 - 這表示閥門的連接方式為《法蘭》。1 - 它表示閥門的結構形式為《中線》。X - 代表著閥座的材質，即《橡膠》。- - 這是一個《分隔鍵》。16 - 這表示閥門的公稱壓力為《PN16》。Q - 它表示閥體的材料是《球墨鑄鐵QT450》。這款蝶閥還有多種通用名稱，如蝸輪蝶閥、襯膠蝶閥、法蘭蝶閥、中線蝶閥、低壓蝶閥、軟密封蝶閥、鑄鐵蝶閥、橡膠蝶閥等。適用于食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上。
二、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）技術參數
公稱通徑 DN(mm) 50～2000 公稱壓力 PN(MPa) 0.6 1.O 1.6 試驗壓力 Ps(MPa) 強度試驗 0.9 1.5 2.4 密封試驗 O.66 1.1 1.76 適用介質 空氣、水、污水、蒸氣、煤氣、油品等 驅動形式 手動、蝸輪傳動、氣傳動、電傳動 三、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）零部件材料
零件名稱 材料 閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 密封圈 各種橡膠、聚四氟乙烯 閥桿 2Cr13、不銹鋼 填料 0型圈、柔性石墨 四、蝶閥\D341X-16Q DN100（蝶閥閥門廠家）密封材料
材料品種 氯丁橡膠 丁腈橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠 代號 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE 耐溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 耐溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ 適用工作溫度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
