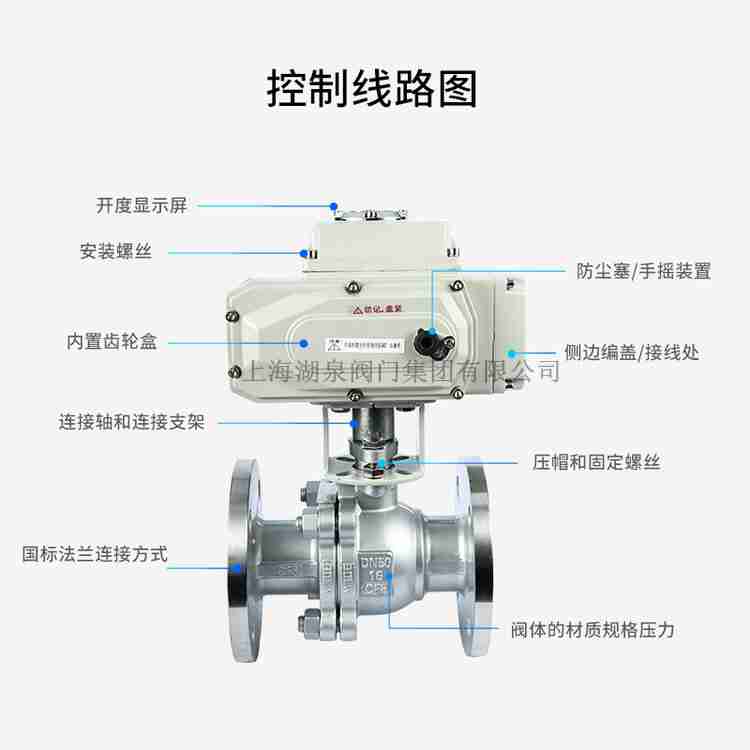

上海湖泉閥門集團有限公司q941f電動不銹鋼球閥說明書，接線圖，Q941F不銹鋼電動球閥密封性能優良,流量系數大, 流阻系數小,結構簡單,使用壽命長,便于維修。q941f電動不銹鋼球閥產品廣泛應用于化工、石油、制冷、造紙行業的系統控制。Q941F電動不銹鋼球閥有特殊功能快開快閉開關時間3-5秒，該電動球閥產品適用于熱計量表、中央空調風機盤管、消防噴淋、高校節水、自動控制系統、工業自控等小型設備、節水器具、飲用水設備。Q941F-16P電動球閥產品概述:? Q941F-16P電動球閥是由電動機通過減速器,將多圈回轉運動轉變?yōu)椴糠只剞D運動(90°±5%)。具有啟閉平穩,輸出扭矩大;大大減輕操作人員的勞動強度,特別適應于高壓、大口...

上海Q941F電動不銹鋼球閥廠家執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號,220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現...其核心控制部件電子式伺服控制器應用現代數字技術，該q941f電動不銹鋼球閥對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3％以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。q941f電動不銹鋼球閥體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。q941f電動不銹鋼球閥產品廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

q941f電動不銹鋼球閥說明書，接線圖技術參數

型 號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用溫度(℃)	適用介質
		殼 體	密封(液)	密封(氣)
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增強聚四氟乙烯≤180 金屬鑲嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸類
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸類
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

q941f電動不銹鋼球閥說明書，接線圖主要零件材料

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-

q941f電動不銹鋼球閥說明書，接線圖主要外型尺寸

PN2.5(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	165	115	85	65	16	360	4-14	8	LQ51
32	178	135	100	78	18	386	4-18	13	LQ5-1
40	190	145	110	85	18	394	4-18	17	LQ5-1
50	216	160	125	100	20	472	4-18	25	Q10-6 3/4
65	241	180	145	120	22	486	8-18	60	Q10-6 3/4
80	283	195	160	135	22	579	8-18	65	Q30-6 3/4
100	305	230	190	160	24	595	8-23	122	Q30-6 3/4
125	381	270	220	188	28	650	8-25	-	Q60-4 3/4
150	403	300	250	218	30	760	8-25	170	Q120-4 3/4
200	502	360	310	278	34	-	12-25	-	Q200

q941f電動不銹鋼球閥說明書，接線圖主要外型尺寸

PN4.0(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	重量	驅動裝置
15	140	95	65	45	40	16	4	325	4-14	-	LQ5-1
20	152	105	75	55	51	16	4	354	4-14	-	LQ5-1
25	165	115	85	65	58	16	4	360	4-14	-	LQ5-1
32	180	135	100	78	66	18	4	386	4-18	-	LQ5-1
40	200	145	110	85	76	18	4	394	4-18	-	LQ5-1
50	220	170	125	100	88	20	4	472	4-18	17	Q10-6 3/4
65	250	180	145	120	110	22	4	599	8-18	55	Q30-6 3/4
80	280	195	160	135	121	22	4	579	8-18	60	Q30-6 3/4
100	320	230	190	160	150	24	4.5	632	8-23	70	Q60-4 3/4
125	400	280	220	188	176	28	4.5	710	8-25	122	Q120-2 3/4
150	403	300	250	218	204	30	4.5	760	8-25	-	Q120-2 3/4
200	550	375	320	282	260	38	4.5	-	12-30	170	Q200

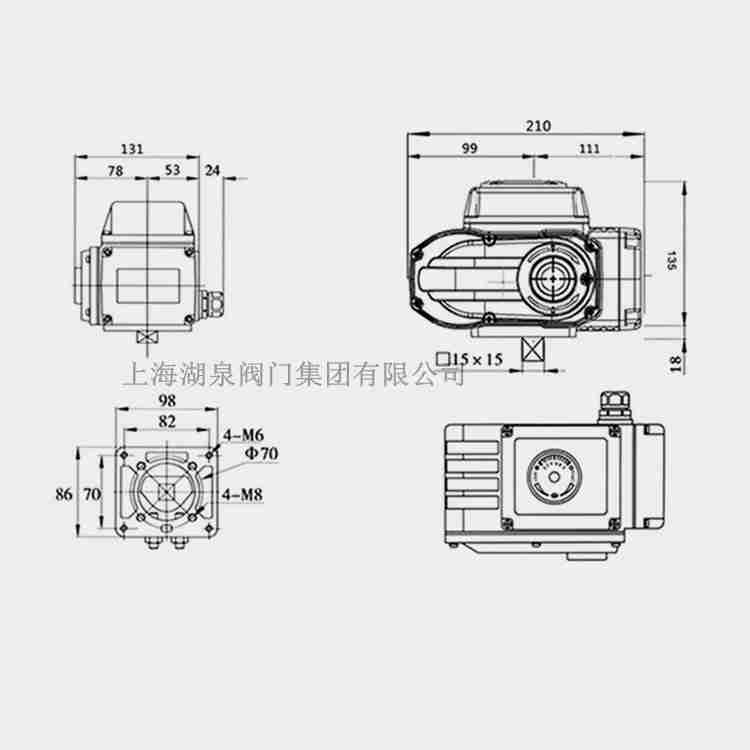

上海湖泉閥門q941f電動不銹鋼球閥說明書，接線圖結構圖，本結構圖希望對您有所幫助。該產品結構設計的主要依據國家相關標準規定設計。所采用的通用做法和標準構件圖集。如有特殊Q941F電動球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。主要根據剖面、長度、高度、外形等作出說明。所選用結構材料的品種、規格、性能及相應的產品標準。
